Проходная на предприятие: из чего состоит

Проходная на предприятие: архитектура современного КПП

Проходная — это «лицо» и одновременно «замок» любого промышленного предприятия, склада или бизнес-центра. Современный контрольно-пропускной пункт (КПП) перестал быть просто будкой с охранником. Сегодня это высокотехнологичный узел, объединяющий турникеты, шлагбаумы и пост охраны в единую интеллектуальную систему контроля доступа (СКУД). Ниже мы разберем, из чего состоит профессиональная проходная и как подключить все оборудование к одному «мозгу» — диспетчерской или серверу безопасности.

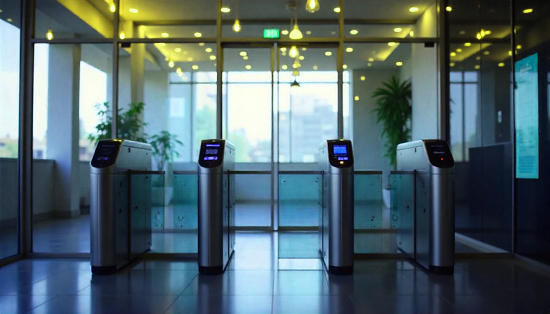

Турникеты: главный фильтр для персонала

Турникет — это механическое или электромеханическое устройство, которое физически ограничивает проход одного человека за один раз. На проходных используют разные типы турникетов, выбор зависит от интенсивности потока и требований к безопасности.

• Триподы (роторные турникеты): Самый популярный вариант для офисов и заводов с потоком до 30-40 человек в минуту. Поворотные планки блокируются контроллером после каждой идентификации.
• Ростовые турникеты (Full-height / полный рост): Используются на режимных объектах — АЭС, склады ГСМ, банки. Полностью перекрывают проход от пола до потолка, исключая перелезание.
• Кабины безопасности: Это закрытые кабинки с металлодетекторами и биометрическим контролем. Пропускают строго одного человека, автоматически взвешивая и проверяя наличие запрещенных предметов.

Технические характеристики: Ширина прохода стандартного турникета — 500-550 мм. Для прохода инвалидов-колясочников используют специальные уширенные проходы (до 900 мм) с распашными антипаник-калитками. Все современные турникеты оснащаются интерфейсом RS-485, TCP/IP или Wiegand для подключения к контроллеру СКУД.

Шлагбаум на проходной: контроль автотранспорта

Ни одна проходная не обходится без управления въездом и выездом транспорта. Шлагбаум вместе с весогабаритным контролем и индукционными петлями составляет комплекс контроля для автомобилей. Что важно знать:

• Скорость и надежность: Для интенсивного трафика используют шлагбаумы со временем подъема стрелы до 0,8 секунды. Для режимных стоянок — модели с поперечными воротами (шлагбаум + решетка).
• Петли индукционные: Врезаются в асфальт перед шлагбаумом и после него. Они детектят наличие автомобиля, чтобы стрела не опустилась на крышу.
• Считыватели дальнего действия (UHF): Позволяют водителю не выходить из машины — радиометка считывается за 3-10 метров, и шлагбаум открывается автоматически.

Интеграция шлагбаума с СКУД позволяет фиксировать время въезда/выезда каждого ТС, связывать его с конкретным водителем или заданием. При попытке несанкционированного проезда шлагбаум остаётся закрытым, а система отправляет тревожное сообщение на пост охраны.

Будка охраны: мозговой центр проходной

Физическая будка охраны (или пост контроля) — это не просто помещение для обогрева. Внутри нее или рядом в серверной шкафу монтируется:

• Сетевой контроллер доступа — устройство, управляющее турникетами и шлагбаумами, хранящее базу сотрудников и прав доступа.
• АРМ оператора — компьютер с установленным ПО для управления СКУД и видеонаблюдением. На мониторе охраны в реальном времени отображается, кто, когда и через какую калитку прошел.
• Панель мониторинга вызывной панели (интерком): Для переговоров с сотрудниками, забывшими пропуск, или с водителем перед шлагбаумом.
• Блок резервного питания (ИБП): Чтобы при отключении электричества система не «размагнитилась» и не открыла шлагбаум.

В современной проходной сама будка охраны может быть автоматизированной, но чаще всего оператор выполняет лишь роль диспетчера — регистрирует гостей, смотрит архив нарушений, выдаёт временные карты.

Как объединить турникет, шлагбаум и будку в единую систему

Главная задача инженера — заставить все устройства «говорить на одном языке». Для этого существует центральный контроллер СКУД (иногда несколько, объединённых в сеть). Схема подключения выглядит так:

1. Турникеты и шлагбаумы подключаются к контроллеру через интерфейсы RS-485 (витая пара) или через сетевые преобразователи (Ethernet/Wi-Fi). Каждому устройству присваивается уникальный ID.
2. Считыватели карт/биометрии монтируются на стойках перед турникетом или на колонне перед шлагбаумом. Они передают номер карты (идентификатор) на контроллер.
3. Контроллер сравнивает идентификатор с базой данных: если доступ разрешён — подаёт команду на открытие (поднимает планки турникета или включает электромагнит замка в калитке). Для шлагбаума — даёт сигнал реле на подъём стрелы.
4. Программное обеспечение на компьютере охраны подключено к контроллеру по локальной сети или через облачный сервер. Через него администратор задаёт временные зоны (например: турникет открыт для всех с 8:00 до 17:00, а шлагбаум — только для прописанных авто).

Важный момент интеграции: Чтобы шлагбаум и турникет не конфликтовали, используют правило «одного события». Например, вход через турникет может автоматически дать временное разрешение на подъём шлагбаума для служебного транспорта — но только если сотрудник уже идентифицирован как ответственный.

Также современные системы позволяют объединять проходную с внутренней системой учёта рабочего времени (1С, SAP). При проходе через турникет автоматически проставляется время прихода/ухода сотрудника, а при проезде шлагбаума списывается топливо или фиксируется время работы погрузчика.

Типовые ошибки при объединении оборудования

Мы перечислим ситуации, с которыми сталкиваются 70% предприятий при самостоятельной организации проходной:

• Несовместимость протоколов: Турникет одного производителя и контроллер другого могут не понимать друг друга (разные протоколы Wiegand, RS-485). Решение — использовать универсальный контроллер с поддержкой открытого протокола (например, OSDP).
• Отсутствие синхронизации времени: Если на турникете, шлагбауме и сервере разное системное время, то отчёты о проходах становятся бесполезными. Нужен единый сервер времени (NTP).
• Игнорирование резервного канала связи: При обрыве сети Wi-Fi шлагбаум может остаться закрытым, а турникет — открытым навсегда. Закладывайте проводное резервирование (RS-485 поверх Ethernet).
• Отсутствие «Антипаники»: Электромеханические турникеты и шлагбаумы на въезде должны иметь ручной механизм открытия (кнопка или рычаг) на случай пожара, иначе это нарушает нормы МЧС.

Вывод: инвестируйте в единый стандарт

Проходная, где турникет, шлагбаум и пост охраны работают как единый организм, экономит массу ресурсов. Сотрудники не стоят в очереди, пропускной режим становится строгим, а у руководителя появляется прозрачная статистика. При выборе оборудования отдавайте предпочтение вендорам, которые предлагают «все в одном» — контроллеры поддерживают и турникеты, и шлагбаумы из коробки (бренды Hikvision, ZKTeco, PERCo). Правильно спроектированная СКУД на проходной окупается за 6-9 месяцев только за счёт учёта рабочего времени и снижения краж.
